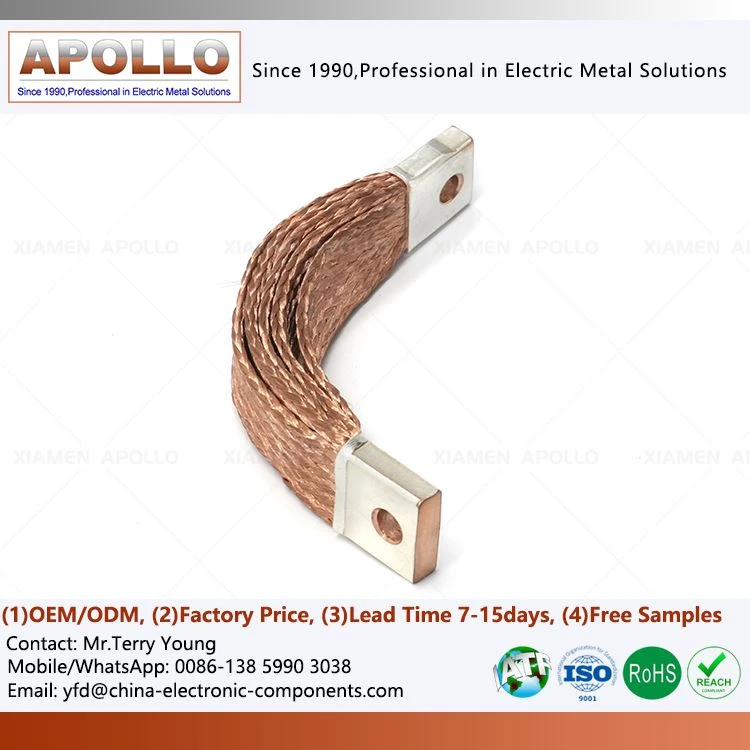

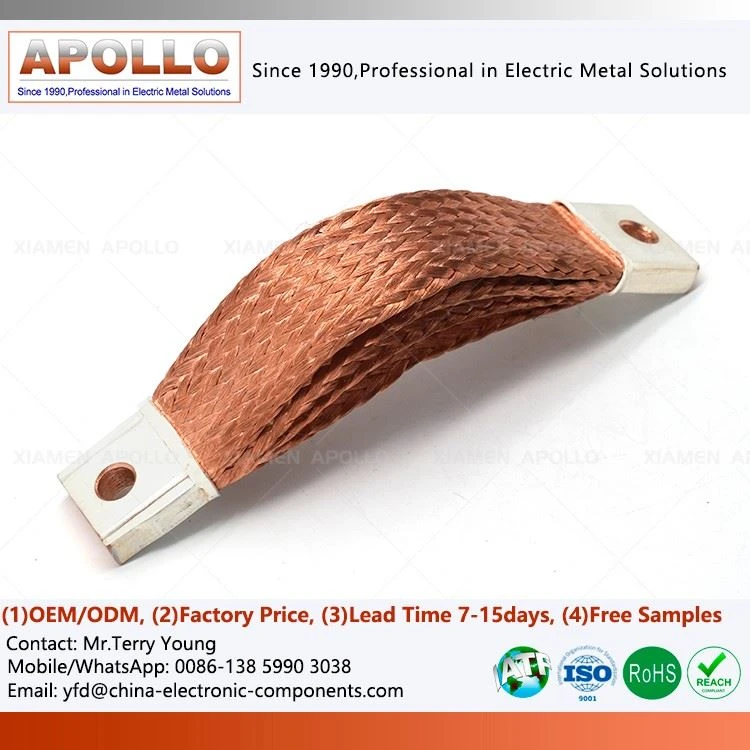

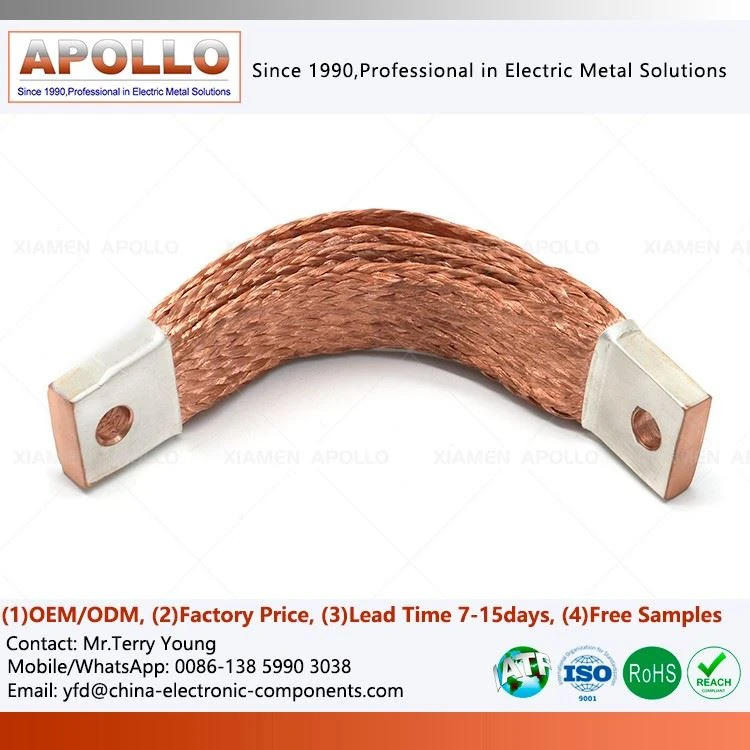

Connectors trenats de coure flexibles
Descripció dels productes
En el disseny de sistemes elèctrics moderns, les connexions conductores no es refereixen només a la "conducció", sinó que també impliquen adaptabilitat estructural, estabilitat elèctrica i fiabilitat-a llarg termini. Els cables trenats de coure plans són un component clau desenvolupat en aquest context. En trenar densament múltiples fils de fil de coure fi, es forma una estructura de connexió que combina flexibilitat i alta conductivitat, assegurant una conductivitat estable fins i tot en condicions de funcionament complexes.
En comparació amb les barres de coure rígides tradicionals o els cables d'-cabina simple, els connectors trenats de coure flexibles tenen una adaptabilitat dinàmica més forta, absorbint eficaçment el desplaçament mecànic, l'expansió tèrmica i els xocs de vibració durant el funcionament de l'equip.

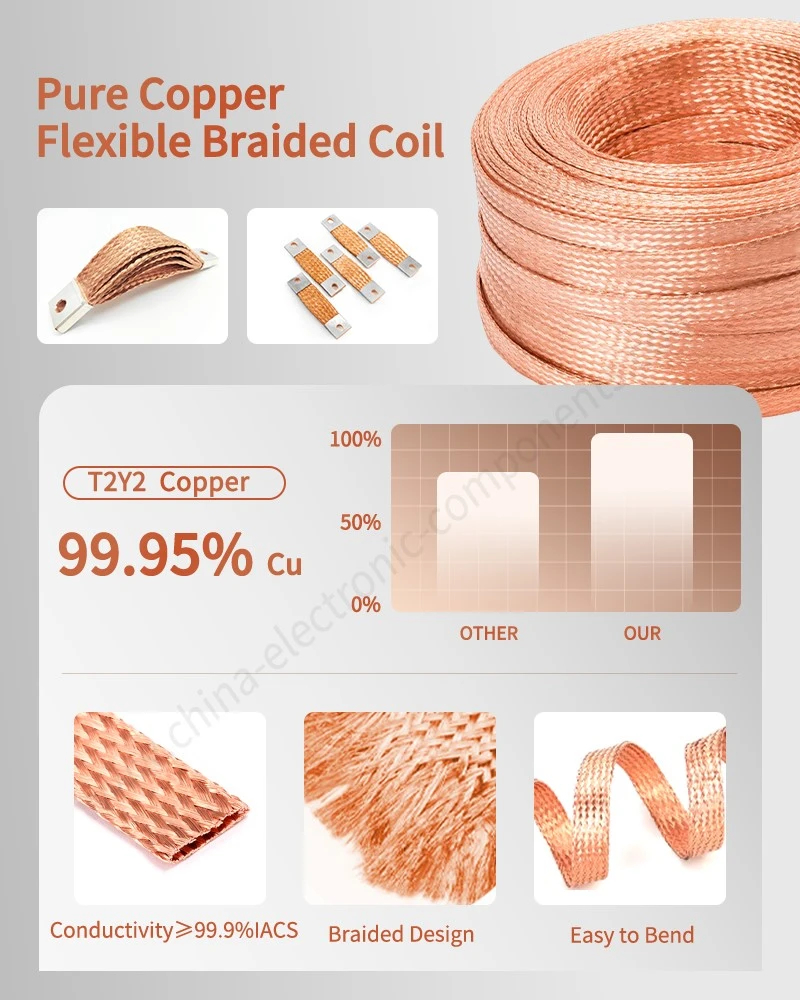

Ciència dels materials: l'alta puresa del coure lliure d'oxigen T2-és fonamental per a la seva conductivitat
Avantatges del material: tota la línia de productes utilitza coure lliure d'oxigen d'alta puresa T2-gra-, amb un contingut de coure superior o igual al 99,95%.
Varietat de tractament superficial:
Coure nu: econòmic i eficient, adequat per a entorns interiors generals.
Coure llaunat: inhibeix eficaçment l'oxidació del coure en entorns d'alta-temperatura i humits, millora la soldabilitat i suporta les proves d'esprai de sal durant 48-168 hores o més per a la cinta de connexió a terra de trenes de coure llaunat.
Platat: proporciona una conductivitat-de nivell superior per a aplicacions d'enginyeria especialitzades que requereixen una comunicació d'alta-freqüència o una impedància ultra-baixa.
Avantatges de l'aplicació: profundament arrelat en quatre sectors industrials d'alta -barrera
Sistemes d'alta{0}}tensió per a vehicles d'energia nous
En la connexió entre el paquet de bateries i la unitat de distribució (PDU) i el controlador del motor (MCU), el cable trenat pla, amb la seva extrema flexibilitat tridimensional -, s'adapta perfectament als forts cops dinàmics del sistema de suspensió del xassís i és fàcil d'inserir i executar dins dels estrets canals de cablejat del paquet de bateries.
Equips d'ultra-tensió i transmissió
Com a conductor de posada a terra de les bosses del transformador i GIS (subestacions aïllades amb gas), el cable trenat pot absorbir eficaçment l'enorme força d'impacte mecànica generada durant les operacions de commutació d'equips, evitant el trencament de la boquilla de porcellana.
Trànsit ferroviari i maquinària d'enginyeria pesada
Entre els motors de tracció de les locomotores i els convertidors, hi ha una exposició-a llarg termini a fortes vibracions aleatòries i erosió de pols. L'estructura de "beina totalment tancada + malla-de llauna interna" del filferro trenat presenta una tolerància ambiental extremadament alta.
Nous sistemes d'emmagatzematge i inversor d'energia
Flat Copper Braid Flexible s'utilitza àmpliament en inversors fotovoltaics i compartiments d'emmagatzematge d'energia PCS com a pont flexible entre mòduls. La seva excel·lent dissipació de la calor i la seva penetració redueixen eficaçment el risc de fuga tèrmica dels dispositius d'alta-potència.

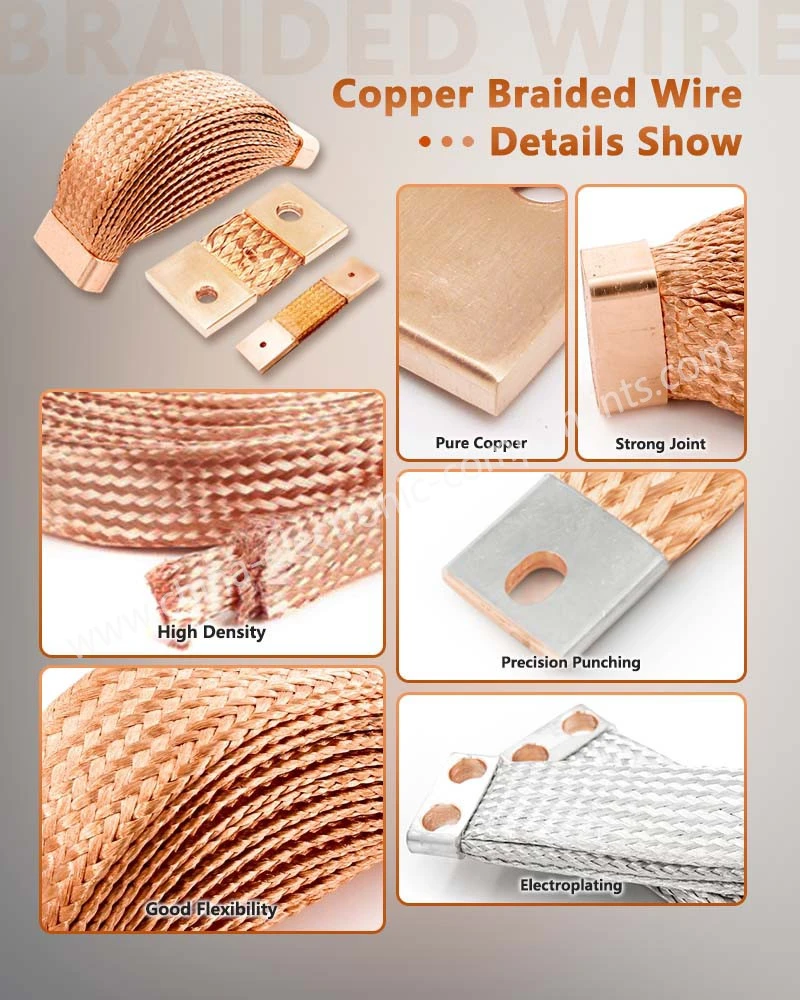

Visualització detallada
| Microestructura del teixit | Sota un microscopi, cada cable de coure és visible en un patró d'entrellaçat en espiral regular, amb nodes de contacte uniformement distribuïts entre els cables i sense fils solts ni cables saltats. Aquesta topologia de teixit precisa és la base microscòpica de la flexibilitat, la uniformitat de la conductivitat i l'estabilitat estructural dels connectors trenats. |
| Interfície de crimpat de terminals | L'àrea de crim de terminals seccionada mostra una unió densa-soldada en fred entre el cable de coure i la placa de terminals, sense espais visibles ni inclusions d'òxids. Les línies contínues de flux metàl·lic a la zona de crimpat indiquen un flux plàstic ideal i una unió metal·lúrgica a alta pressió. |
| Uniformitat de-secció transversal plana | La desviació del gruix de la cinta plana enrotllada es controla dins de ±0,1 mm i les vores en la direcció de l'amplada estan netes i lliures de rebaves-. Els cables de coure de cada capa dins de la-secció transversal estan disposats de manera ajustada i ordenada, sense protuberàncies ni depressions locals, garantint una distribució uniforme de la pressió superficial durant l'estrenyiment del cargol. |
| Integritat de platí | La superfície del coure flexible de filferro trenat després del revestiment d'estany o níquel presenta una brillantor metàl·lica uniforme i el revestiment cobreix completament la superfície de tots els cables de coure exposats, incloses les zones encastades a les interseccions del trenat. Les proves de polvorització de sal han verificat que el recobriment pot protegir eficaçment la fiabilitat-a llarg termini del substrat de coure en entorns durs. |
contacteu amb nosaltres
Si esteu avaluant solucions de connexió elèctrica d'alta-fiabilitat, el nostre equip d'enginyeria us pot oferir suport d'optimització estructural i selecció en funció de l'escenari de la vostra aplicació, ajudant-vos a aconseguir l'equilibri òptim entre rendiment i cost-a llarg termini per aConnectors de filferro flexible de coure trenat.
