Shunt de manganina de cable primari
Descripció dels productes

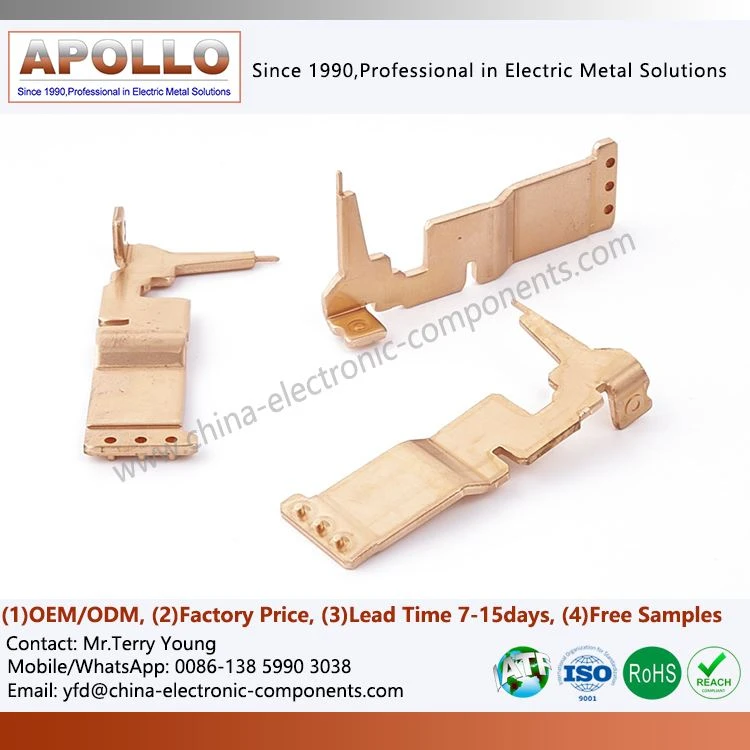

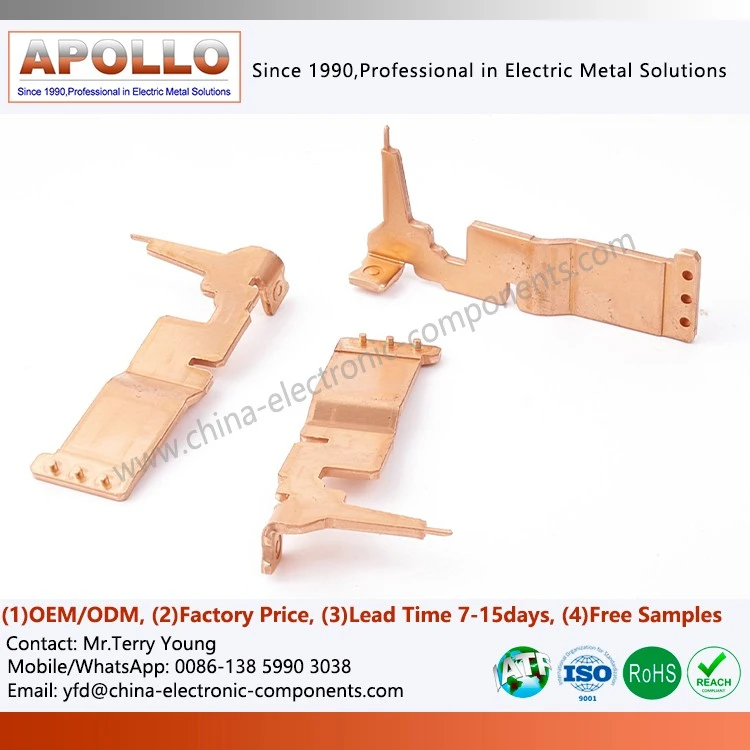

La nostra derivació de manganina de cable primari representa el cim de la tecnologia de mesura de derivació actual. Essencialment, es tracta d'un component compost fabricat mitjançant la soldadura de tires d'aliatge de coure (coure T2) i manganina mitjançant soldadura làser de--última generació-, seguida d'un estampat continu amb motlles d'alta-precisió.
Aquesta estructura aborda els problemes de la indústria, com ara la generació de calor elevada i la deriva important de la resistència en condicions d'alta intensitat, combinant la conductivitat superior del coure amb el coeficient de resistència de temperatura extremadament baix (TCR) de la manganina. Està dissenyat específicament per a relés de tancament magnètics amb espai-restringit i exigents amb el medi ambient.

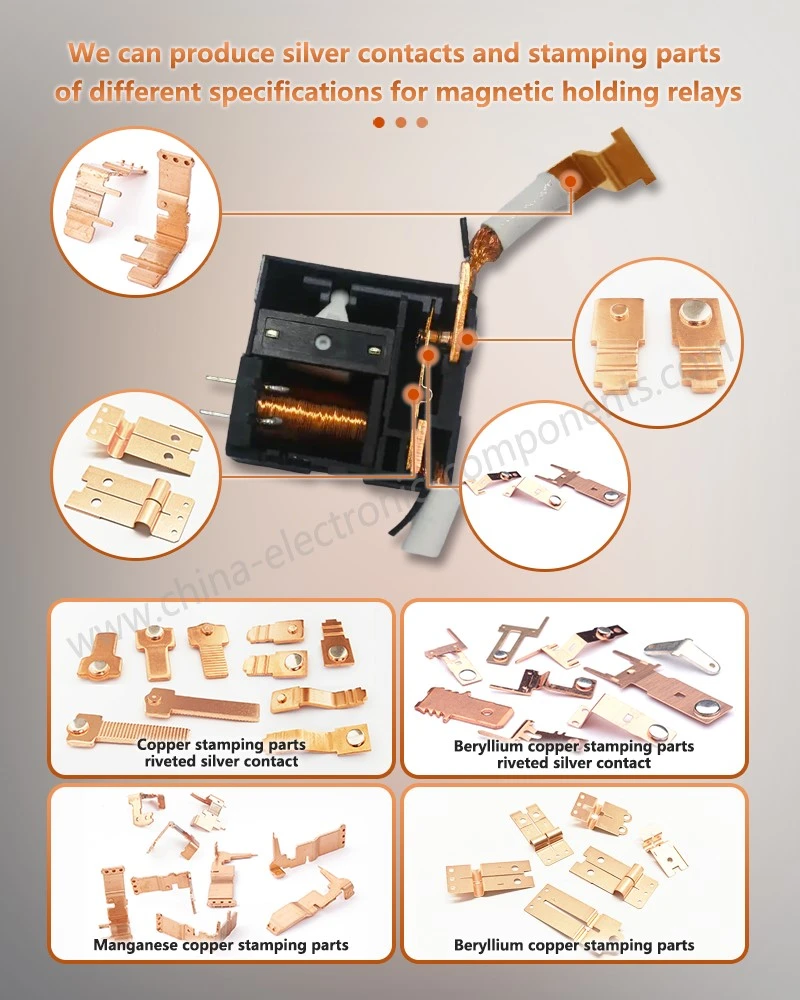

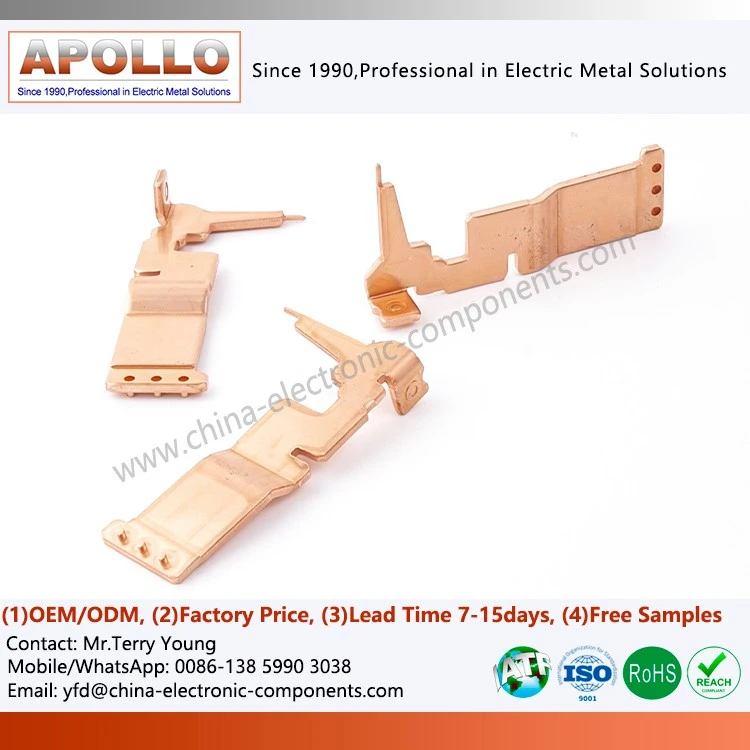

Funcions principals: paper en un relé de bloqueig magnètic
En un relé de tancament magnètic, aquest component realitza una funció doble:
Ruta de transport de corrent: responsable de subministrar corrents elevades al circuit principal.
Detecció de precisió: proporciona un senyal de referència per a la mesura o protecció de sobrecàrrega mitjançant una caiguda de tensió en mil·livolts (mV) als seus Shunts de coure de manganina. La seva estabilitat extremadament alta garanteix que la precisió de la mesura no es vegi afectada per l'escalfament del contacte durant els canvis freqüents.
Avantatges del rendiment del producte: estable, precís i segur
| Potencial termoelèctric extremadament baix | Gràcies a l'excel·lent conductivitat tèrmica del coure, la calor generada per la derivació de manganina de coure es pot dissipar ràpidament a través dels pins dels dos extrems. Aquest disseny eficient de gestió tèrmica redueix significativament el coeficient d'augment de temperatura de la derivació en si, reduint així la interferència del potencial termoelèctric en mesures de senyal feble. En aplicacions de mesura de precisió, aquesta característica es tradueix directament en un nivell més alt de precisió de mesura. |
| Excel·lent capacitat anti-corrent de pols | Els relés sovint s'enfronten a impactes de sobretensió en el moment de la commutació. Els terminals de coure d'aquest producte proporcionen una-secció transversal-transversal de corrent suficient, capaç de suportar xocs tèrmics instantanis de Joule sense fondre's. L'aliatge de coure de manganès-en si té una resistència a la calor i a l'oxidació extremadament alta; La combinació d'aquestes dues propietats ofereix al terminal de derivació per a raig de bloqueig magnètic de 100 A una excel·lent capacitat de resistència al corrent de curt-temps, millorant eficaçment la resistència al curt-circuit del relé. |
| Estabilitat de mesura-a llarg termini | Per a aplicacions de llarga durada-com ara comptadors intel·ligents (normalment requereixen una vida útil de més de 10 anys), el valor de resistència de les derivacions del comptador d'energia ha de suportar la prova del temps. El nostre material de coure de manganès-se sotmet a un tractament especial de recuit, que dóna com a resultat una estructura de gra interna uniforme i estable. Combinat amb l'alta fiabilitat de la interfície soldada, la taxa de canvi anual del valor de la resistència és extremadament baixa sota càrrega elèctrica a llarg termini-, assegurant la consistència metrològica durant tot el cicle de vida. |
Aparador detallat: la qualitat prové dels detalls
Inspecció metal·logràfica de soldadura
Cada lot de Shunt de coure de manganès es sotmet a una anàlisi de la secció metal·logràfica per garantir una penetració adequada de la soldadura, l'absència de defectes com ara porositat i esquerdes, i línies d'unió llises i abruptes.
Tractament superficial
Comptadors elèctrics Les superfícies de derivació de manganina poden estar- xapades, niquelada- o platejada- a petició per millorar la soldabilitat i la resistència a l'oxidació. El revestiment és uniforme i dens, sense substrat exposat ni ampolla.
Traçabilitat de marcatge làser
Cada unitat d'embalatge es pot marcar amb làser-amb un codi de lot, que permet la traçabilitat completa de la-qualitat del procés des de les matèries primeres fins a les derivacions de manganina EBW (soldadura per feix d'electrons) acabades.
contacteu amb nosaltres

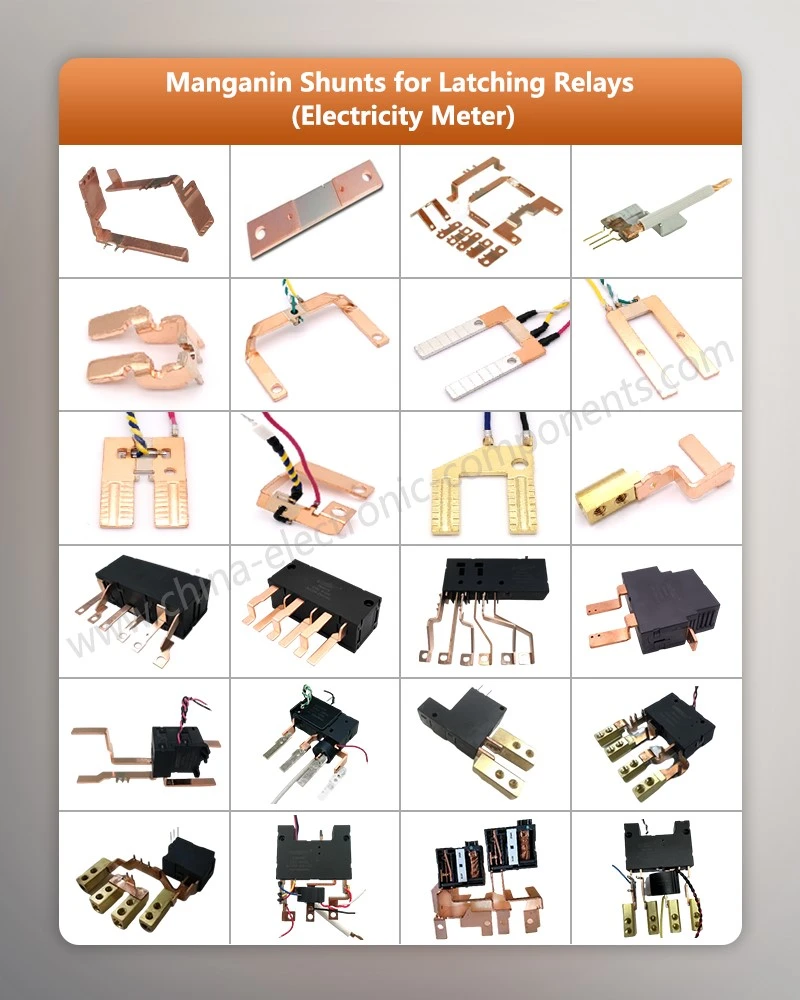

ElMesura del corrent elèctric Shunt de manganina, un component-de detecció de corrent clau en els relés de bloqueig magnètic, afecta directament la precisió de mesura i l'estabilitat operativa de l'equip. Mitjançant la combinació de materials compostos de manganina i coure, soldadura per làser per feix d'electrons i tecnologia de fabricació d'estampació de precisió, aquest producte proporciona una solució fiable i estable en el camp de la detecció de corrent.

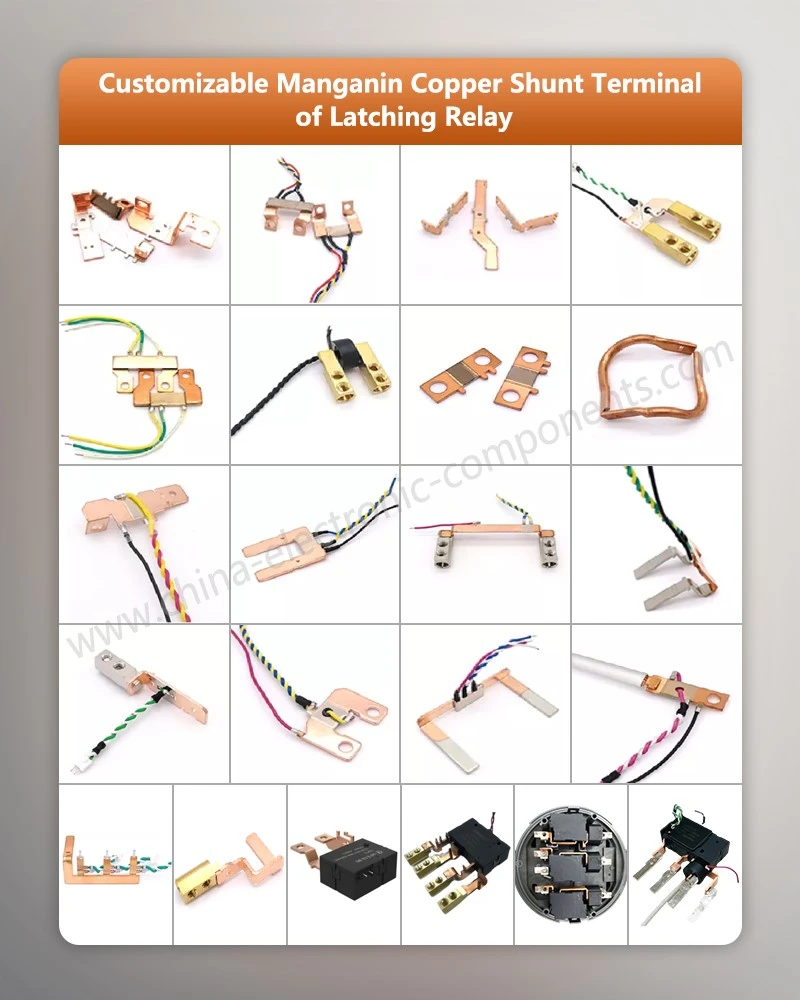

Si el vostre projecte d'enginyeria està buscant una solució de derivació de relé de tancament magnètic estable i fiable, el nostre equip d'enginyers pot oferir suport de disseny i fabricació professional basat en l'estructura de l'aplicació i els requisits actuals.
Etiquetes populars: derivació de manganina de cable primari, fabricants de derivació de manganina de cable primari de la Xina, proveïdors, fàbrica
